Allegro中导入PowerPCB方法
在Allegro versions 14.x,所附的the PADs_Perform 支持转换程序PADS-Perform version 3.5, 4 , 5 ASCII files.
南皇电子专注于整合中国优质电子Allegro代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制Allegro芯片供应商,轻松满足您的需求Allegro芯片采购需求.(http://www.allegro-china.com/)
第一行如: !PADS-POWERPCB-V3.0-BASIC! DESIGN DATABASE ASCII FILE 2.0
Note: 最新版的 Allegro 14.2 ISR 可支持接口 5版不必回到 3.5版.
1. 打开AllegroAllegro

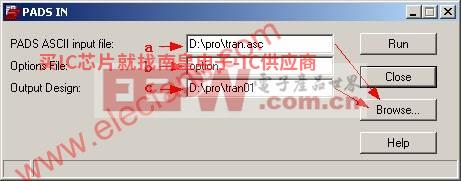

2. 执行菜单File>Import>PADS… 下面的对话框出现了
a导入板ASCII文件路径,可以用Browse…浏览查找
b可以使用设置参数文件Browse…浏览查找
c.输出Allegro可以使用板文件的保存路径Browse…浏览查找
3. 点击Run以下窗体运行:

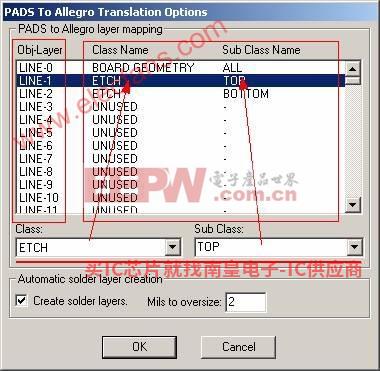

左边的Obj-Layer是Power PCB中层,右侧相应Allegro中的层面。
Automatic solder layer creation
防焊层自动生成,右侧为防焊层比Pad大多少。
